一、勾臂垃圾箱測量前期需要了解哪些？

勾臂垃圾箱的測量方法主要包括圖紙尺寸確定、簽訂購銷合同、預付定金、開始生產、安排物流裝車、付尾款、收貨的流程。
在定制勾臂垃圾箱的過程中，首先需要確定圖紙尺寸，這包括根據提供的圖紙數據生產或安排專人上門測量。測量時，需要現場提供車輛及垃圾箱供人員測量，以確保尺寸的準確性。一旦尺寸確定，就可以簽訂購銷合同并預付定金。隨后，生產開始，完成生產后，安排物流裝車并將尾款付清，最終收到貨物完成整個定制過程。
這個過程強調了準確測量和及時溝通的重要性，以確保最終產品的質量和適用性。通過專業的測量和定制服務，可以確保勾臂垃圾箱的設計和制造符合特定車輛和使用的具體需求，從而提高垃圾清運的效率和便利性。

二、勾臂垃圾箱測量方法圖文教程（最重要）：

勾臂垃圾箱在測量尺寸時主要測量長度、寬度、高度、勾臂環的高度、勾臂環的內徑、勾臂環的寬度、雙導軌的外徑、單個導軌寬度、導軌高度、鎖緊裝置的距離。日常生活中大家見過很多勾臂垃圾車配合勾臂垃圾箱使用，他是一車多箱使用，如果我們需要增加垃圾箱或者有垃圾箱需要配垃圾車使用我們設計到垃圾箱的測量，那主要測量哪些數據呢?下面我帶大家一起看看。
具體需要量的數據：

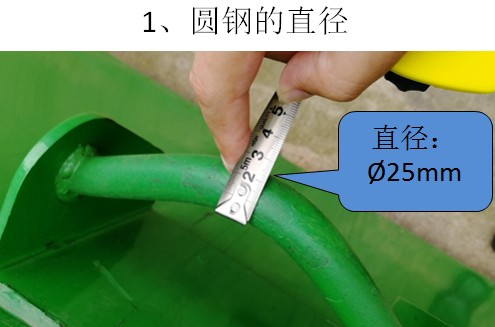

1、圓鋼的直徑。

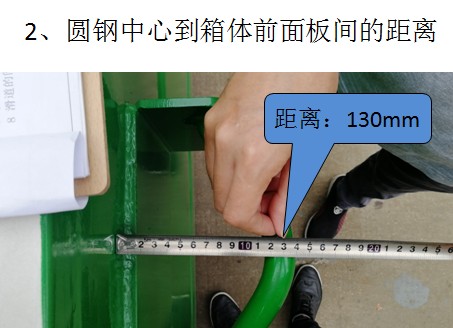

2、圓鋼中心到箱體前面板間的距離。

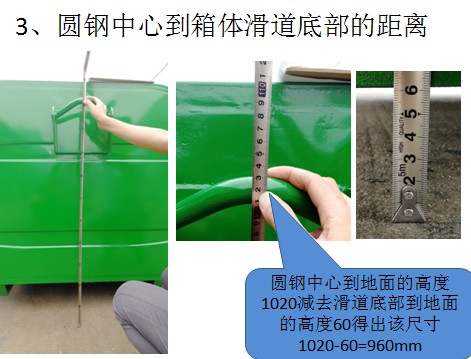

3、圓鋼中心到箱體滑道底部的距離。

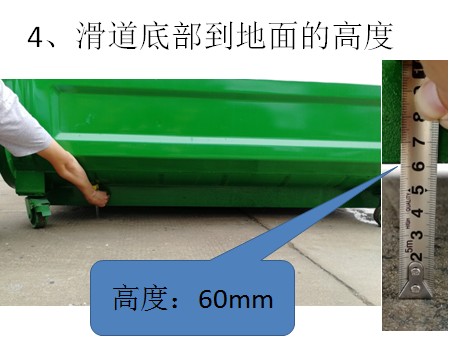

4、滑道底部到地面的高度。

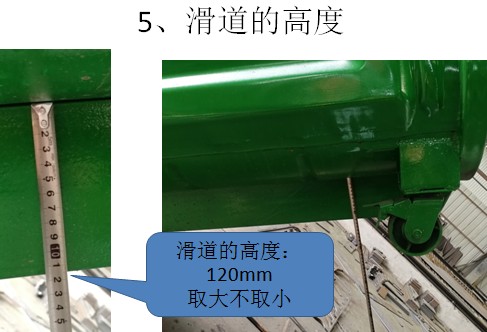

5、滑道的高度。

6、箱體前面板到鎖緊方管的距離。

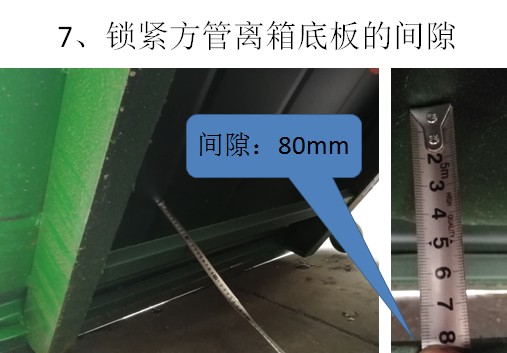

7、鎖緊方管離箱底板的間隙。

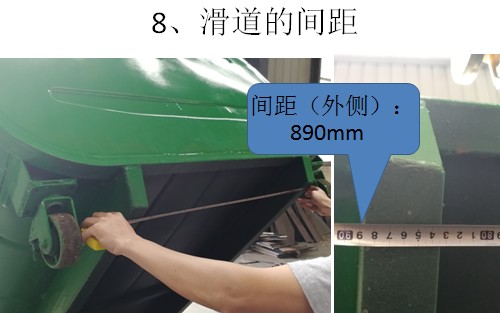

8、滑道的間距。

9、箱體的長度

10、鎖緊方管型號:50*30。

11、箱體外形尺寸:長、寬、高。

其它內容：需要客戶提供原箱體的外觀照片和箱體底部的照片
以上就是生產過程中加工垃圾箱時所需要提供從尺寸，它只能保證與您現有垃圾車匹配的垃圾箱完整大概一致。
如需與現有垃圾箱一樣，那么還需要提供以下幾點:
1、垃圾箱外形長寬高尺寸，只需測量裝料部分。
2、垃圾投放口尺寸。
3、垃圾箱外形照片。
4、垃圾箱油漆色卡。
5、垃圾箱外形部件的尺寸。
6、垃圾箱部件的材質和結構圖片。
看完以上，一般生產商就能生產出與您現在垃圾箱的基本一致了。
三、勾臂式垃圾箱配置：
1、外形尺寸長*寬*高:2000*1450*1000mm(產品外觀尺寸誤差值為士5mm)。
2、容積3立方米。
3、箱體材料要求:底板厚度3mm，邊板及上部鋼板2mm，整體采用Q235鋼板，箱體框架采用60*40矩形方管制成，箱體底部為汽車式大梁結構，采用14號槽鋼制作，底部帶有防滑倒鉤，底部防滑倒鉤為加厚鋼板制成。勾心高度需進行測量，上車軌道160*80矩形方管制成，合頁采用鑄鋼合頁。箱體底部有4個鐵滑輪，安裝于箱體底部。掛鉤采用直徑2.5cm實心碳鋼，投料蓋采用1.8mm鋼板投料蓋合頁采用國標A3合頁，厚度3mm，把手采用專用鐵把手，美觀大方，不易損壞。
4、箱體工藝:箱體采用整體式密閉構架，前后側板采用一次輥壓成型技術，兩側各設1個投料口，投料口的設置能最大限度滿足垃圾箱容積使用率，投料蓋開度>90°，加裝鎖緊裝置，行駛中不得自行開啟，采用液壓桿支撐輔助開啟，后門安裝優質密封膠條確保無污水滲漏、在收集運輸過程中無二次污染。
5、箱體處理:所用材質表面經過除油、除銹處理，表面清潔干凈后再靜電整件噴塑，涂料厚度達到90um經過200℃高溫固化處理保證耐酸、耐鹽霧增強耐候性、抗惡劣環境侵蝕，箱體外觀整潔光滑，箱體表面采用高溫噴塑，箱體內部進行防腐處理。

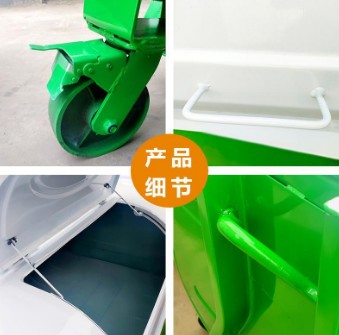

1、垃圾箱體相關細節展示：

采用和車身制造技術一樣的整體沖壓拉伸工藝，生產出來的產品表面精度高，重量更輕，質量更穩，同時可滿足快速的生產模式。
表面油漆經過烤箱烘烤后（高溫170℃和低溫70℃），色彩艷麗，耐候性更好。產品 顏色可以根據客戶的需求定制，同時在產品外觀表面可以沖 壓噴涂標示、文字等宣傳內容，滿足不同的客戶需求。

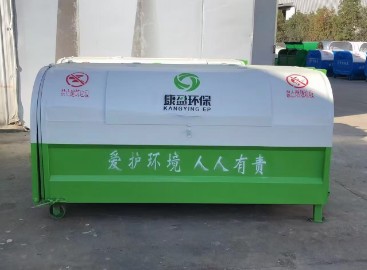

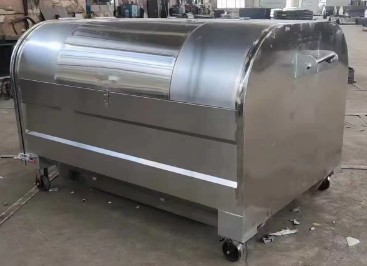

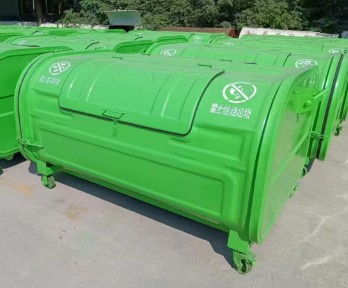

2、垃圾箱體成品圖展示：
