盈通灑水車操作說明書_縱昂牌灑水車使用說明書

一、關于我們
湖北盈通專用汽車有限公司始建于2014年3月28日，是一家專業從事各類專用 汽車研發、銷售的企業。公司位于湖北省隨州市，生產地址：湖北省隨州市高新 區五星路、隨州市曾都區編鐘大道15號。公司占地面積12000m2,公司現有員工 398人。其中專業技術人員7人。
公司致力于環境清潔與治理、道路清掃與維護、各類垃圾收集、轉運與處理 以及畜禽轉運等系列車型的研發、生產與銷售。
公司主要產品有：綠化噴灑車、多功能抑塵車、吸污/吸糞車、高壓清洗車、 聯合疏通車、洗掃車、壓縮式垃圾車、飼料運輸車、活禽轉運車、防撞車等。
公司擁有獨立的產品研發中心、并與全國知名高校及科研機構建立了良好的 戰略合作關系。
二、前言
我公司生產的灑水車采用國內外優質二類底盤改裝而成，它適用于 各種路面灑水、噴霧、降溫、除塵、沖洗塵埃臟物，亦可用于路面的灑水、 噴霧、降溫、除塵、沖洗塵埃臟物，亦可用于路面養護、園林綠化及應急消 防、運輸飲水等。該灑水車主要由汽車底盤、罐體、水泵、球閥和輸水管 道、灑水裝置等部件組成。水泵、取力箱、球閥均為國家定型產品，性能 良好，工作可靠，灑水時壓力高、流量大、油耗低，灑水時打開音樂喇叭開 關，美好的音樂伴隨您愉快地工作。
三、目錄
1、概述.........................................1
2、工作原理及結構簡介..................1
3、操作規程..................................4
4、故障及排除方法........................7
5、灑水車的保養...........................7
6、售后服務..................................7
7、隨車附件明細...........................8
一、概述
公司主要生產的灑水車為縱昂牌(CLT XXXX GSS EQ 6)系列產品，集多功能為一體、性能 可靠、操作簡便、外形美觀等優點，深得客戶的信賴。

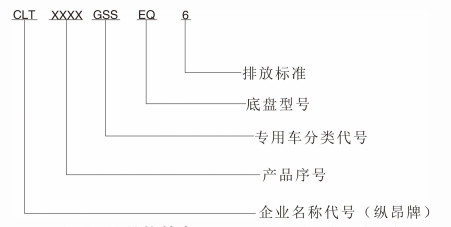

型號說明：
二、工作原理及結構簡介
1、灑水車結構簡圖

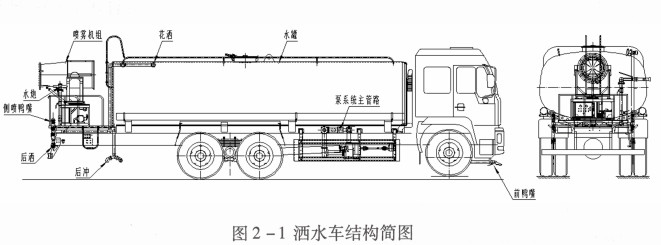

圖2-1灑水車結構簡圖

2、汽車底盤
此灑水車釆用東風公司及一汽汽車集團定型二類底盤改裝而成。每個產品所釆用的二類 底盤,其結構詳見所附《汽車底盤使用說明書》0
3、罐體
灑水車罐體結構,罐體為橢圓形或方形，用鋼板制成，整車罐體水倉為2-3室，中間隔板 下端有通孔，倉內隔板具有防波作用。以減低汽車行駛時罐內液體的沖擊。外表涂防銹漆及 裝飾漆。

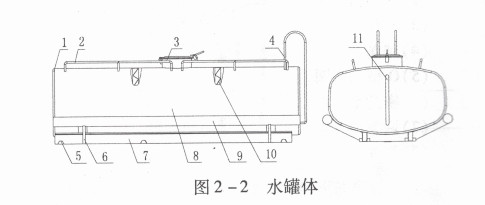

圖2-2水罐體

(1)封頭(2)上護欄(3)罐口 (4)爬梯(5)吊耳(6)支撐(7)副梁(8)筒體
(9)炮筒(10)防波隔板(11)量管
為了防止銹蝕，罐體外表涂防銹及裝飾漆;罐體前端裝有液位顯示器,在往罐內加水或向外輸水時，可直接指示出罐內液位高度。
4、罐口組件
(1)手柄
(2)蓋子
(3)罐口頸板
(4)合頁

圖2-3罐口

罐口組件:蓋子由合頁與罐口頸板連接在一起,在合頁安裝位置的另一端安裝蓋子鎖緊手 柄,當用力向下壓手柄時，蓋子會與罐口頸板固定，因而蓋子鎖緊;當需要打開蓋子時,只需要 輕輕向上提起手柄，蓋子則可打開。
5、取力器
與各車型相匹配的專用取力器,氣動操作或手動操作，操作開關向后拉，取力器進入嚙合 位置，通過傳動軸帶動水泵工作，開關向前回位，水泵即停止工作。
6、水泵
自吸式離心泵系列灑水車專用泵。該水泵主要由泵體、葉輪、機械密封、軸、增速箱等部件 組成。泵工作時需要的動力直接由汽車發動機通過取力器提供。
7、球閥
本車采用的閥門為球型閥門，結構。
球閥由閥體調整座、密封環、球、閥桿手柄等部分組成，搬轉手柄90。即可實現球閥的開 關，球閥配合松緊可旋轉調整以達到要求。該灑水車裝有050不銹鋼球閥7只，供調節灑水 之用。中50鋁合金球閥一只，圖中4以控制抽水或?yàn)⑺�，其抽水時打開,灑水時關閉。＜D65mm 消防球閥一只，可連接消防帶供應緊急滅火之用。

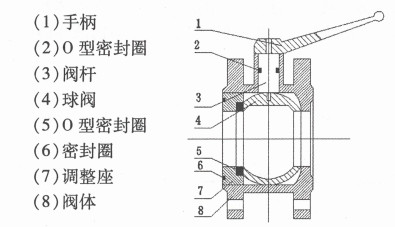

(1)手柄
(2)O型密封圈
(3)閥桿
(4)球閥
(5)O型密封圈
(6)密封圈
(7)調整座
(8)閥體

圖2-5球閥

8、噴水器
本車前裝有鴨嘴形噴嘴或圓頭沖嘴，后面裝有圓柱形灑水泥，側噴花灑蓮花頭。車后部裝 有高壓噴槍。噴水器一般用于沖洗街道，起除塵和降溫作用，其噴水器可以用調節噴嘴螺紋的 方法改變噴水器的噴灑方向和角度，高壓噴槍可以用于城鄉及應急消防車的作用。蓮蓬噴嘴 可以澆落路中間噴水器沖起的灰塵，起到清潔空氣的作用。

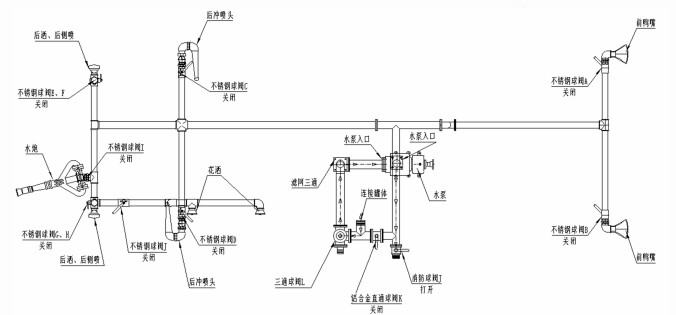

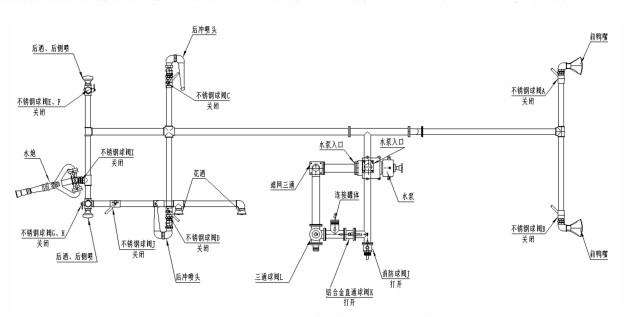

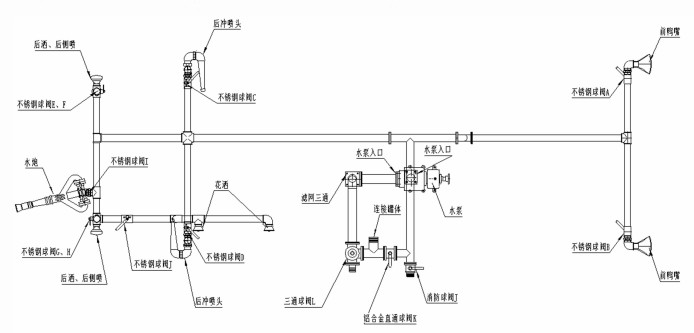

9、管道布置簡圖：
10、配件清單

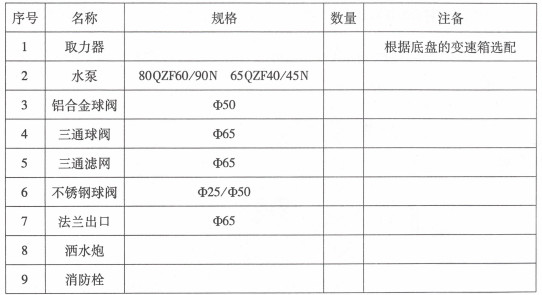

表 2-1：

以上配置為常規配置，客戶對產品有特殊要求的可更改配置。

三、操作規程
1、使用前的準備工作
(1)檢査變速箱內潤滑油油面，以到油面螺塞孔的下緣為準,不足時添加齒輪油。
(2)檢査變速箱操縱桿，使之處于空檔位置，檢査取力箱操縱手柄位置，使之為水平向右 位置,使之為水平向右位置，檢査油門控制器，使其為最小0
2、水泵及取力器的操作
(1)啟動 聯接好相關管道,啟動發動機，當原車壓力表讀數達到6個大氣壓時,踏離合 踏板,打開取力箱操縱開關，慢慢松離合(過快會損壞取力器和變速箱)，使之掛擋。通過油門 控制器，可控制水泵的工作轉速。
(2)停止 將油門控制器推進，調整為最小，踏離合器踏板,將取力器操縱開關扳回至原位置，使取力箱脫檔。
3、使用后的檢查
(1)檢査取力器操縱開關是否回位,檢査油門控制器是否為最小位置。
(2)檢査閥門手柄位置，均為關閉狀態。
4、各作業操縱使用說明
(1)向罐內加水
將車開到預訂位置，使水罐口對準自來水管口打開罐口蓋、自來水即可加水。
當在野外自采水的情況下，水能通過水泵給罐內供水，其操作程序是:在三通球閥G處接 一膠管，調節三通球閥G到如圖位置(注意:三通球閥凹坑所對方向關閉)，關閉不銹鋼球閥 A、B、C、D、E、F和消防栓I,打開鋁合金球閥H,踏下離合，打開取力器開關,慢慢松開離合(千 萬不可過快,否則將會損壞取力器或變速箱)，使水泵開始工作，即可向罐內加水，停止工作后 開關回位。
工作水路示意:水經過三通球閥G、過濾網、泵、鋁合金球閥H、水罐。(其中A、B、C、D、E、F、H關閉)。

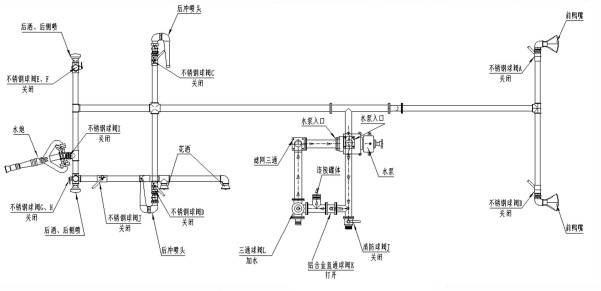

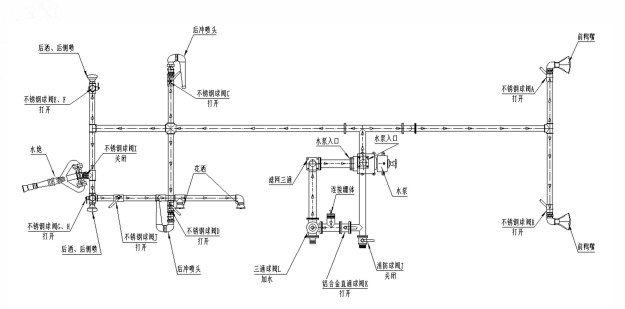

圖3-1 -1水泵加水

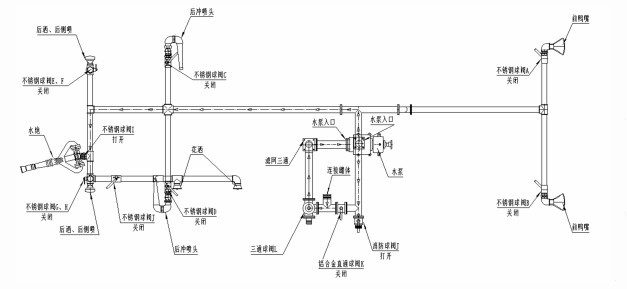

圖3-1-2消防栓加水

工作水路示意:水經過消防栓開關I、鋁合金球閥H、水罐。（其中A、B、C、D、E、F、G、H關 閉）。
（2）灑水、澆灌花木
在灑水和澆灌花木時，其操作程序是:調節三通球閥G到如圖位置（注意:三通球閥凹坑 所對方向關閉），關閉鋁合金球閥H和消防栓I,打開不銹鋼球閥A、B、C、D、E,打開鋁合金球 閥H,踏下離合，打開取力器開關,慢慢松開離合（千萬不可過快,否則將會損壞取力器或變速 箱），使水泵開始工作,即可向?qū)崿F(xiàn)灑水和澆灌花木的功能，停止工作后開關回位。
工作水路示意:水經過罐體出口、三通球閥G、過濾網、泵、前沖后灑和花撒。（其中HJ關 閉）。

圖3-2灑水、澆灌花木

（3）應急消防
在應急消防時，其操作程序是:調節三通球閥G到如圖位置（注意:三通球閥凹坑所對方 向關閉），關閉不銹鋼球閥A、B、C、D、E和鋁合金球閥H,打開消防栓I和不銹鋼球閥F,踏下離合，打開取力器開關,慢慢松開離合（千萬不可過快，否則將會損壞取力器或變速箱），使水 泵開始工作，即可通過灑水炮和消防栓出口應急消防，停止工作后開關回位。
工作水路示意:水經過水罐出口、三通球閥G、過濾網、泵、消防栓和灑水炮。（其中A、B、 C、D、E、H 關閉）。

圖3-3應急消防

（4）活動泵站
做活動泵站時，其操作程序是:在三通球閥G處接一膠管,調節三通球閥G到如圖位置 （注意:三通球閥凹坑所對方向關閉），關閉不銹鋼球閥A、B、C、D、E、F和鋁合金球閥H,打開 消防栓I,接出口管。踏下離合，打開取力器開關,慢慢松開離合（千萬不可過快，否則將會損 壞取力器或變速箱），使水泵開始工作，即可實現活動泵站的功能，停止工作后開關回位。
工作水路示意:水經過三通球閥G、過濾網、泵、消防栓I。（其中A、B、C、D、E、F、H關 閉）。

圖3-4活動泵站

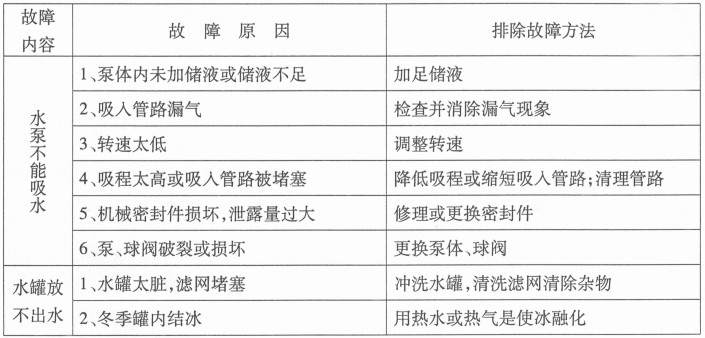

四、故障及排除方法（表3-1）
五、灑水車的保養
1、根據涂料的使用要求，新產品使用前,應將灌內注滿水浸泡五天后放凈,再用水沖洗涂 層表面，然后再用水沖洗涂層表面，然后再注滿水靜觀兩天后，將水放掉即可盛裝飲用水了。
2、經常檢查水路系統的聯接件，開關及吸水膠管等部件部位的密封情況，如發現滲漏應即 恢復或更換密封件。
3、經常檢查水罐、泵架、支架的固定情況，所有螺母應旋緊,保證聯接緊固可靠。
4、經常檢查取力器與水泵的聯接情況,應聯接可靠，運轉正常,使用中若發現取力器和水 泵漏油，應更換密封件。
5、整車水路系統無防凍裝置,因此嚴寒地區，氣溫零攝氏度以下使用后，應立即將水泵、水 罐及水路系統中的積水全部放凈，注意水泵放水螺塞放水后應關閉嚴密,確保密封，否則將影 響水泵吸水。
6、罐體上的油漆不得粘上汽油和煤油，因?yàn)檫@樣會使油漆加速損壞。按期檢查罐體上的 油漆質量,當油漆損壞時，就及時補漆,以防罐體產生銹蝕。
7、汽車底盤和發動機部分的使用與保養詳見載貨汽車使用說明書。
8、球閥通過的介質不宜過�,以免傷害密封環,降低環閥使用壽命,各球閥不宜長期處于 半開狀態下工作，否則易使密封環變形。
9、進泵濾網應經常拆洗，以防渣滓堵塞濾網，影響流量。
10、由于罐體與汽車大梁之間墊有木膠墊,水罐載重后各U型螺栓由于木膠的變形會發 生松動，因此在車重載后,必須定期擰緊U形螺栓，尤其是新車使用時必須做到這點。
六、售后服務
1、當您需要咨詢或維修時,請與我公司售后服務部聯系，并將購車憑證妥善保管,以確認
該車在保修期內。
2、底盤車的售后服務工作由底盤車廠家負責;本公司僅對車輛的專用改裝部分實行“三 包”，在使用過程中，無論何時何地出現故障或問題,請來電、來函聯系，我們將及時給予處理, 在接到信息24小時內給予明確答復。
3、新車應按規定進行走合保養，方可享受“三包”
（1）三包內容及期限：
a、車輛自購車之日起（以購車發票為準）一年和行駛里程3000公里以?xún)?nèi)（兩個條件需同 時具備）可享受“三包”；
b、車輛自售出之日起十日內整車實行全包（以售后服務卡所填寫的日期為準），即所有零 部件因制造質量造成零部件損壞或不能滿足整機使用性能要求的，我廠實行“三包”；
c、“三包”期內確因質量原因造成故障，我公司實行包修；
d、“三包”期內總成件出現質量問題，經公司和配套單位及維修服務網點連續兩次以上修 理（指同一故障）仍達不到技術性能而無法使用，該總成或部件予以更換。
（2）以下各項不屬于“三包”范圍：
a、不按本車規定，未進行強制性走合期保養的車輛；
b、非正常使用和自行改變車輛結構所造成故障的車輛；
c、交通肇事車輛（含無證駕駛、違章肇事車輛）；
d、未經公司同意，自行拆裝或調整不當造成故障的車輛；
e、未經公司同意擅自將總成或部件拆卸成零件，且無法辯認產地和無法確認責任及原因 分析的車輛；
f、未經公司同意或鑒定自行處理的事故車輛；
g、因調整不當或未進行檢查調整而使用造成故障的車輛；
h、低值易耗、易損件（如電器、玻璃、橡膠、塑料制品件等）；各類標件、軸承。
4、不屬于“三包”范圍的車輛，我公司本著對用戶負責，提供方便給予維修服務，但應適當 收取費用。
5、您對本公司該產品或其他產品的合理化建議,請向我公司售后服務部提出，以便本廠及 時采納，本公司全體員工向您表示最誠摯的謝意！
七、隨車附件明細
1、載貨汽車說明書一冊
2、汽車底盤合格證一份
3、灑水車說明書一本
4、載貨汽車保修
5、整車合格證一份
6、汽車隨車工具
